Komplettregelung für die Verbrennungstechnik

Nach der erfolgreichen Markteinführung des LambdaCheck® als Mess- und Regelmodul für die Optimierung der Sekundärluftzufuhr, wurde der Ruf nach einer Erweiterung der Regelfunktionen immer lauter.

Die neuen verschärften Abgasnormen und Vorschriften, sowie steigende Brennstoffpreise erfordern eine immer komplexere Technologie, die es den Betreibern von Biomasseheizanlagen ermöglicht, ohne permanente Kontrolle den Abbrand ökologisch und ökonomisch zu bewerkstelligen.

Der LambdaCheck hat mittlerweise auf hundertfacher Weise seine Robustheit und Präzision gerade im Hinblick auf die Sauerstoffmessung mit der Lambdasonde bewiesen. Dem schlechten Ruf der Lambdasondentechnologie in Heizsystemen, hervorgerufen durch den störlastigen Einsatz der veralteten Sprungsonden (LSM11) konnte damit eindrucksvoll begegnet werden.

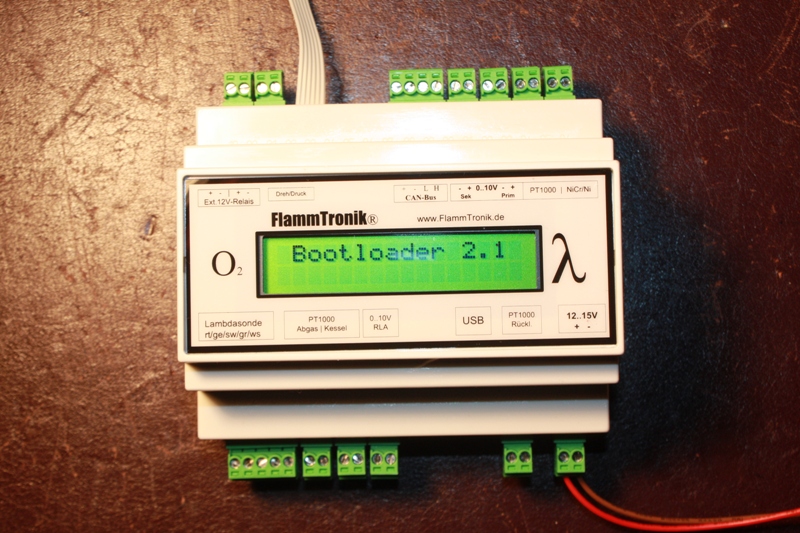

Funktionsumfang der FlammTronik®

• Messung des Restsauerstoffs mittels Breitbandsonde
• PID-Regler für Sek.-Luft nach Rest-O2
• PID-Regler für Prim.-Luft nach Abgastemperatur
• Überwachung des Restsauerstoff zur Einhaltung des Rest-02-Wertes auch bei extrem hoher Gasmenge (Rücknahmeregelung)
• Schalten der Kesselpumpe nach Kesseltemperatur(und Pufferladung)
• Datenlogger per PC via USB: alle Messwerte werden zyklisch an den PC übertragen und gespeichert
• Softwareupdate via USB: Jederzeit kann die neuste Version kostenlos geladen und getestet werden

Damit ist der Kunde immer auf dem neusten Stand, OHNE die Steuerung austauschen zu müssen!

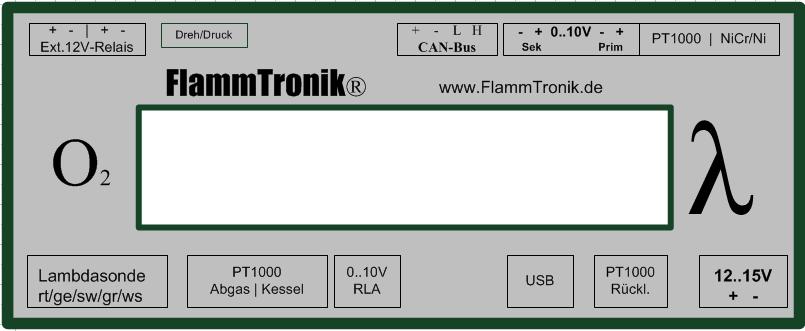

Geplante Anschlussmöglichkeiten:

• 2 Schaltausgänge für jew. ein 12V-Relais
• Flachbandverbinder für Bedienelement (Dreh/Druckknopf/Taste)
• 3 Analogausgänge 0..10V für Sekundär- u. Primärluft und Rücklaufmischer
• 1 Temperatureingang PT1000 (Puffer1)
• 1 Temperatureingang Thermoelement für Brennraum (Puffer2)
• Lambdasonde LSU4 (Leitungen können verlängert werden) alternativ:
• Eingang 0..10V von externem LambdaCheck(falls vorhanden)
• 1 Temperatureingang PT1000 (Abgas)
• 1 Temperatureingang PT1000 (Kessel)
• Analogausgang 0..10 Rücklaufanhebung
• RS232 (optional) ersetzt durch USB
• USB-Anschluss für Datenlogger und Softwareupdate
• 1 Temperatureingang PT1000 (Rücklauf)
• Versorgung 12V/2A

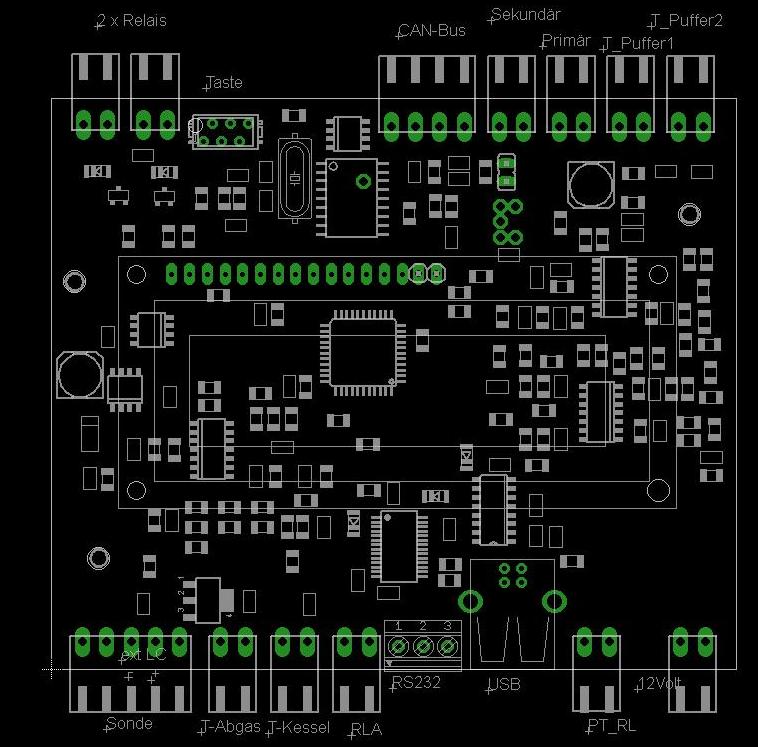

In Bild 3 ist der Aufbau der Leiterkarte dargestellt. Größe entspricht exakt der des LambdaCheck.
